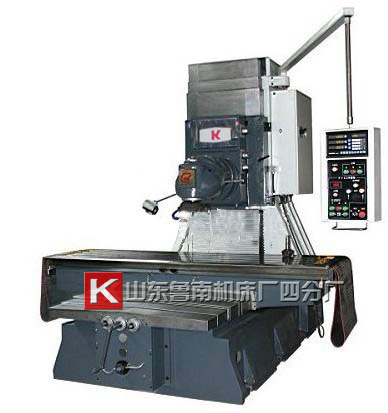

X7160WT 床身式銑床

主要技術參數:
| 主要技術參數 | X7160WT |
| 工作臺:面積(長×寬) | 2400×600 |
| T形槽(寬×個數) | 120×5 |
| 最大行程: |
縱向: 2200 橫向: 850 |
| 縱向和橫向進給速度: |
變速級別: 無級變速 變速范圍 (毫米/分)10~1800 |
| 機頭:主軸端面到工作臺面的距離 | 立軸:100~850 |
| 主軸中心線到工作臺面的距離: | 臥軸: 108~858 |
| 垂向(Z向)進給速度: |
變速級別: 無級變速 變速范圍:20~600 |
| 從主軸中心到立柱導軌面的距離: | 800 |
| 主軸轉速極數 | 12 |
| 變速范圍: | 25.45.65.95.135.200.245.350.485.680.960.1400 |
| 主軸錐度: | ISO50 7:24 |
| 主軸驅動電機: | 11/7.5kw |
| 進給電機(直流): | 6kw |
| 機床外形尺寸(長*寬*高) | 2400×2500×2500 |
| 凈重 | 8600KG |
機床精度檢驗:
| 主軸定心軸徑的徑向跳動: | 0.01 |
| 主軸軸肩支承面的跳動: | 0.01 |
| 工作臺的縱向移動對工作臺面的平行度: | 0.04 |
| 工作臺的橫向移動對工作臺面的平行度 : | 0.02/300 |
| 工作臺面與主軸箱垂向移動的垂直度: |
在縱向垂直平面內: 0.02/300 在橫向垂直平面內:0.02/30 |
| 立軸旋轉軸線對工作臺面的垂直度: |
在縱向垂直平面內:0.02/300 在橫向垂直平面內: 0.03/300 |
| 臥軸旋轉軸線對工作臺面的平行度: | 0.02/300 |
| 臥軸旋轉軸線對工作臺的橫向移動的平行度: |
在豎直平面內:0.02/300 在水平面內: 0.02/300 |
1.工作臺縱向和橫向絲杠選用滾珠絲杠
2.主軸箱潤滑采用油泵循環潤滑
3.全不銹鋼防護
4.導軌面貼塑
5.三軸球柵尺
6.進給為伺服電機驅動
