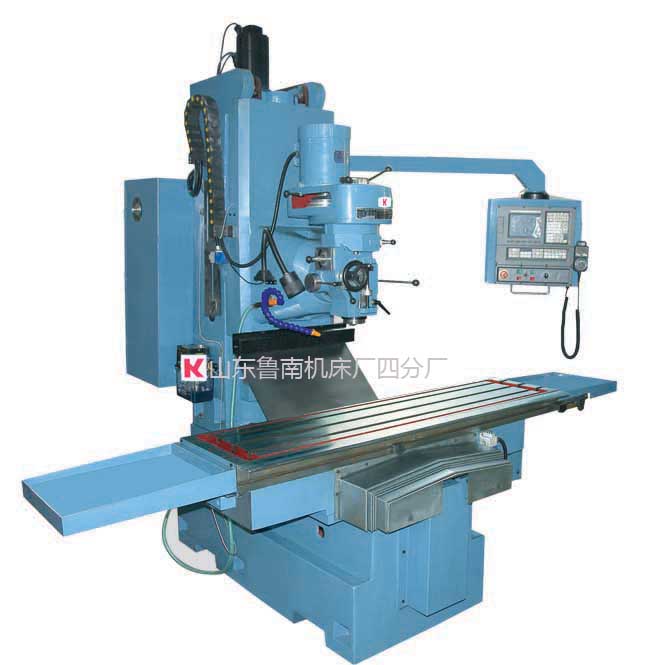

X7140B 床身式銑床

主要技術參數:
| 主要技術參數 | Specifications | XK7140B |
| 工作臺尺寸 | Table size(mm) | 1700x400 |
| 工作臺行程 | Table travel(mm) | 1200x420 |
| 工作臺T型槽槽數/寬度/間距 | T-slots(NO:/widh/pitch) | 3/18/110 |
| 端銑最大寬度 | Max.drilling dia(mm) | 125 |
| 立銑最大直徑 | Max.vertical milling dia(mm) | 32 |
| 主軸孔錐度 | Spindle taper (mm) | 7:24ISO40 |
| 主軸行程 | Spindle travel(mm) | 127 |
| 主軸轉速范圍/級數 | Spindlespeedsrange(r.p.m) | 66-4540(16級) |
| 主軸端面至工作臺面距離 | Distance between spindle and table surface(mm) | 150-650 |
| 主軸中心至立柱導軌面距離 | Distance between spindle axis and colomn guideway (mm) | 520 |
| 主軸箱升級速度 | Auto-feeding of Z-axis(m/min) | 3 |
| 主電機功率 | Main motor power (kw) | 3.7/7.5 |
| 冷卻泵電機功率 | Pump power(w) | 90 |
| 機床總?cè)萘?/span> | After all capability(KVA0 | 6 |
| 機床約重 | N.W/GW(kg) | 3800 |
| 機床外形尺寸 | Overall dimensions(mn) | 1800x1900x2300 |
1、自動潤滑系統
2、機床工作臺可縱、橫、垂向、收到、機動進給并設有快退裝置
3、工作臺縱、橫、垂向機動進給互鎖,防止錯誤操作。
4、底座采用矩形導軌,剛性好,精度高,操作簡單,維護方便。
5、適合于平面、槽、成型面的加工。
6、基礎導軌面及工作臺面采用淬火處理,壽命更長。
7、主軸電機采用變頻電機,速度范圍更廣,操作方便。
