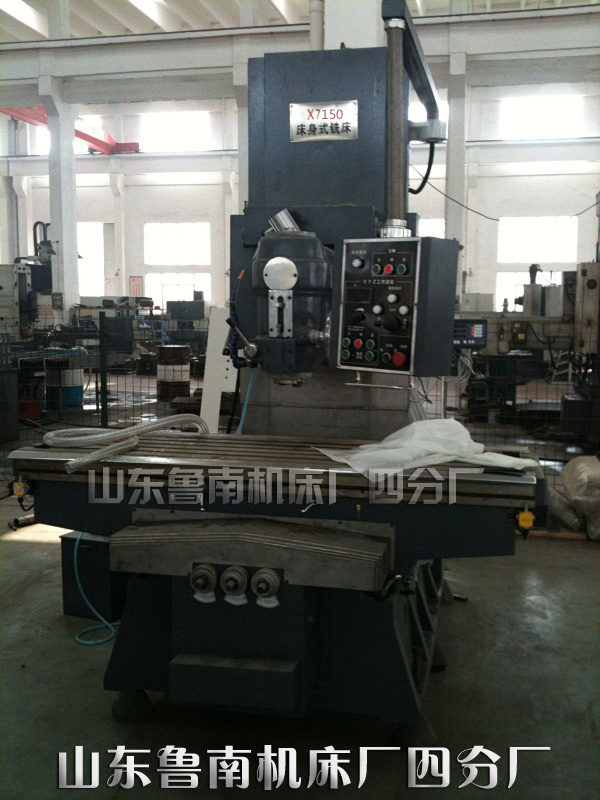

X7150 床身式銑床
主要技術參數
|
主要技術參數 |
Units |
X7150 |
|
工作臺尺寸 |
mm |
1800*500 |
|
T型槽個數/寬度/間距 |
mm |
4*100*18 |
|
工作臺最大承重 |
kg |
1500 |
|
X向（工作臺縱向）手動/機動 |
mm |
1500/1480 |
|
Y向（滑座橫向）手動/機動 |
mm |
600/580 |
|
Z向（升降臺垂向）手動/機動 |
mm |
600/580 |
|
切削進給速度 |
mm/min |
X,Y:10～1800 Z ：20～600 |
|
快速移動速度 |
mm/min |
X,Y:1800 Z：600 |
|
主軸轉速范圍 |
r/mm |
25.45.65.95.135.200.245. 380.960.1400 |
|
主軸轉速極數 |
級 |
12 |
|
主軸軸向移動距離 |
mm |
70 |
|
主軸最大回轉角度 |
±45 |
|
|
主軸端面至工作臺距離 |
mm |
100/700 |
|
主軸電機功率 |
kW |
7.5 |
|
機床外形尺寸（長*寬*高） |
mm |
2200×2400×2400 |
|
凈重 |
kg |
4980 |
★該產品具有主軸功率打，可進行強力切削。
★走刀進給采用伺服電機和軸驅動器三向進給無級變速，操作靈活簡便，快速進給提高工作效率。
★X、Y向選用滾珠絲杠——無間隙預緊，保證在手動和機動時都能精確進給。
★Z、Y向?qū)к壝尜N塑處理，吸震好，耐磨性好。導軌面采用不銹鋼防護自動潤滑系統，保證每個潤滑點到位。
★齒輪經過滲碳和精磨，油浸潤滑。
★床身寬，自重高，方導軌寬大，穩定性好。銑頭上下移動從而保證機床在高承重情況下的穩定性，震動小，精度高。
★可加三軸數顯表標準配置。
