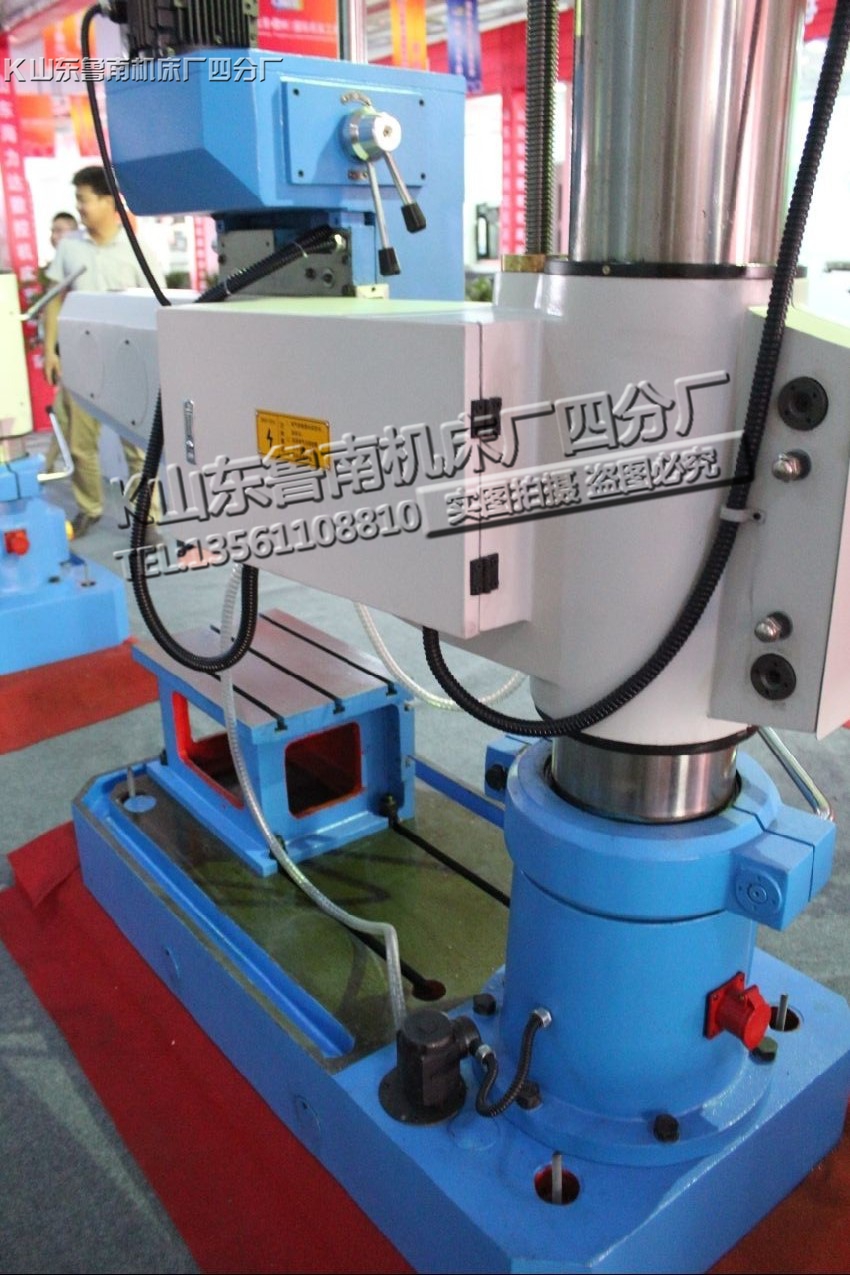

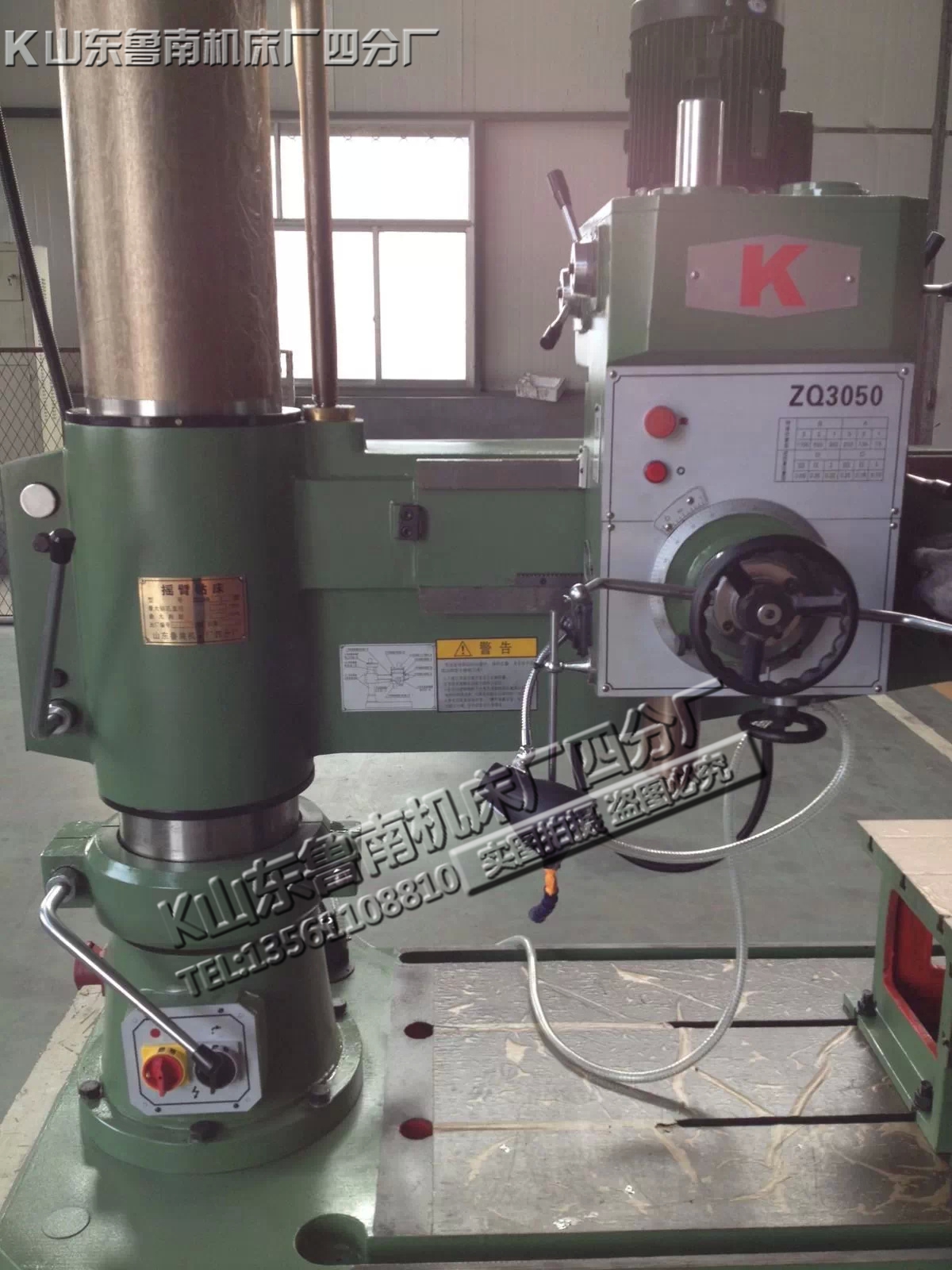

ZQ3050x11 機械搖臂鉆床
Z3050X16搖臂鉆床(機械)主要功能與特點:
外觀造型美觀大方,床身采用優質樹脂砂鑄造，立柱、搖臂、底座均采用加厚、加強筋鑄造，保障了其穩定性和使用壽命。
采用機械傳動，機械夾緊，機械變速操作簡便。
導軌經超高頻淬火。
搖臂自動升降，主軸自動進刀，生產效率高。
結構可靠，制造精良，保證了機床精度持久性。而且
它將鉆床的優點聚為一體。使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能，廣泛用于大中小型企業，模具加工企業和個體工業的機械加工。
主要技術參數：
| 型號 | 單位 | Z3050×16 |
| 最大鉆孔直徑 | mm | 鑄鐵50 鋼件42 |
| 主軸中心至立柱母線 | mm | 1600~360 |
| 主軸箱水平移動距離 | mm | 1250 |
| 主軸端面至底座工作面 | mm | 1150~260 |
| 主軸行程 | mm | 220 |
| 主軸圓錐孔 | 莫氏5號 | |
| 主軸轉速(6級) | r/min | 78、135、240、350、590、1100 |
| 主軸進給量6級 | n | 0.10 0.16 0.22 0.25 0.35 0.56 |
| 搖臂回轉角度 | 。 | 360 |
| 主電機功率 | kw | 4 |
| 升降電機功率 | kw | 1.5 |
| 重量 | Kg | 2800 |
|
主機外形尺寸(長×寬×高) |
mm | 2170×950×2450 |
本機床采用三相380V交流電源，非專業人員禁止觸及電力控制裝置，以免危險。 由于機床旋轉部件較多，因此提醒操作維修人員必須對安全問題引起高度重視，未經過學習本須知，嚴禁上崗。
1、檢查電源接地線是否可靠，線徑是否符合要求。
2、檢查機床相序是否正確。
3、檢查行程限位開關是否可靠。
4、檢查各操作按鈕是否正確，急停按鈕是否可靠。
5、機床出現故障或處于危急狀態時，應首先按急停按鈕（急停按鈕在主軸箱正面右下部），然后斷開總電源開關（總電源開關在立柱下部），故障不解除，危險不處理，不準重新送電。
6、電氣維修人員必須按電工操作規程穿電工絕緣鞋進行工作，機床電氣維修間必須由專人看管電源或在電源處掛牌警示，維修電氣一般要斷電進行，如若必須送電檢查嚴禁接觸帶電體。
