XK4H 數控銑床

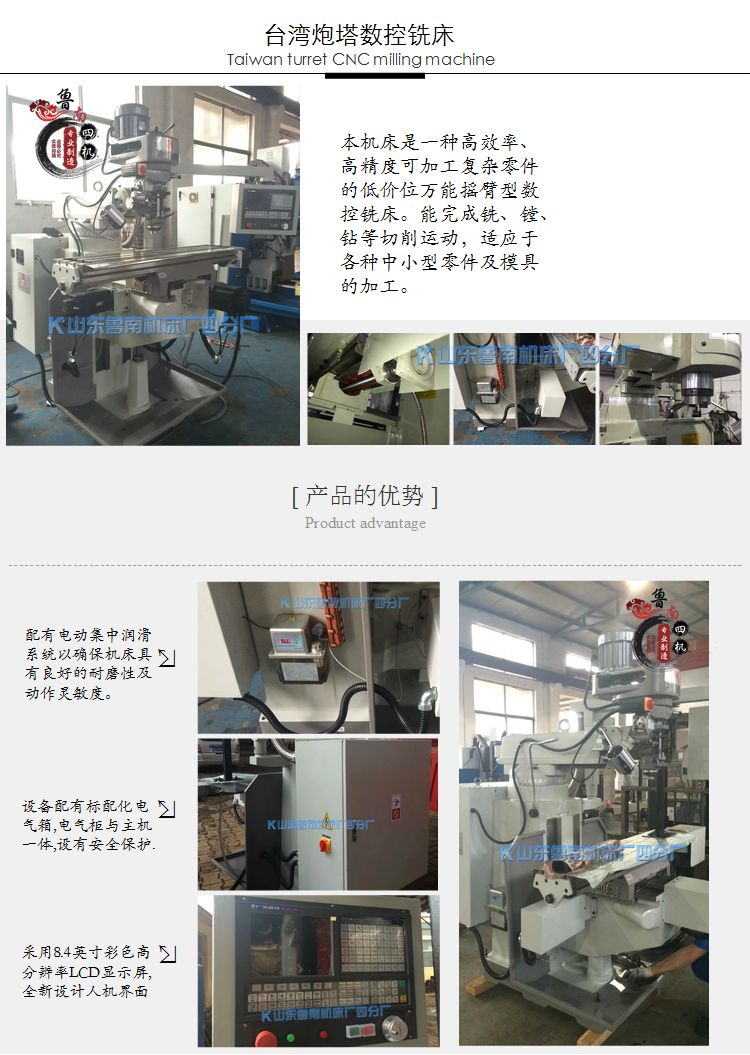

◆本機床是一種高效率、高精度可加工復雜零件的立式數控銑床。能完成銑、鏜、鉆等切削運動,適應于各種中小型零件及模具的加工。其優質貼塑導軌與淬火硬磨削導軌相配合,具有良好的耐磨性及高伺服性。
◆機床數控系統配置為三軸聯動,普及型采用交流伺服控制。
◆機床配有銑削用冷卻系統和自動潤滑系統,可由程序控制。
◆主軸套筒進給可加裝伺服微調裝置,可由NC程序控制,可與其他三個軸實現四軸三聯動。
立式數控銑床XK4H技術參數
|
技術參數 |
|
|
項 目 |
XK4H |
|
X軸行程 |
750mm |
|
Y軸行程 |
400mm |
|
Z軸行程 |
400mm |
|
主軸鼻端到工作臺面距離 |
0-460mm |
|
主軸中心至機身距離 |
155-635mm |
|
T型槽(寬度X數量) |
16mmX3 |
|
工作臺面積 |
1270X254mm |
|
工作臺最大負重 |
300Kg |
|
主軸馬達功率 |
3HP |
|
主軸轉速 |
66-4540(16級) |
|
主軸錐孔 |
R8 |
|
三軸快速移動速度 |
X /Y/Z:15m/min |
|
定位精度 |
±0.01 mm |
|
重復定位精度 |
±0.08 |
|
切削冷卻液泵功率 |
370W |
|
機床重量 |
1300kg |
|
外型尺寸(長X寬X高) |
1600X1700X2250mm |
